徹底解説!HDMIピンアサインの基礎から応用まで:自作・修理・トラブルシューティング完全ガイド

HDMIピンアサインの基礎から応用まで:自作・修理・トラブルシューティング HDMI
記事内に広告が含まれています。

「HDMIピンアサイン」についてお困りではありませんか?

本記事では、HDMIコネクタの配線図、各ピンの信号名と電気的特性、そしてHDMIケーブルの自作や修理、特殊な用途での活用、さらには接続トラブルの診断方法まで、技術的な詳細を徹底的に解説します。

この記事を読むことで、HDMIの内部構造を深く理解し、あなたの電子工作プロジェクトや問題解決に役立つ実践的な知識と具体的な手順を得ることができます。

HDMIピンアサインの基本:コネクタ構造と主要ピンの概要

HDMIケーブルで機器同士を接続する際、その内部ではどのような信号がやり取りされているのでしょうか。

まずは、最も普及しているType Aコネクタの物理的な構造と、19個のピンに割り当てられた基本的な役割について解説します。

HDMI Type Aコネクタのピンアサイン図と各ピンの役割

最も一般的なHDMIコネクタであるType Aコネクタは、外形の寸法(幅13.9mm × 厚さ4.45mm)がHDMI規格によって厳密に定められており、内部の19本のピンには映像・音声伝送や機器制御のための明確な役割が割り当てられています。

これは、ケーブル1本で高品質なマルチメディア通信を成立させるため、信号の干渉を防ぎながら複数の通信規格(高速デジタルデータ、低速な制御データ、電源など)を同居させる必要があるからです。

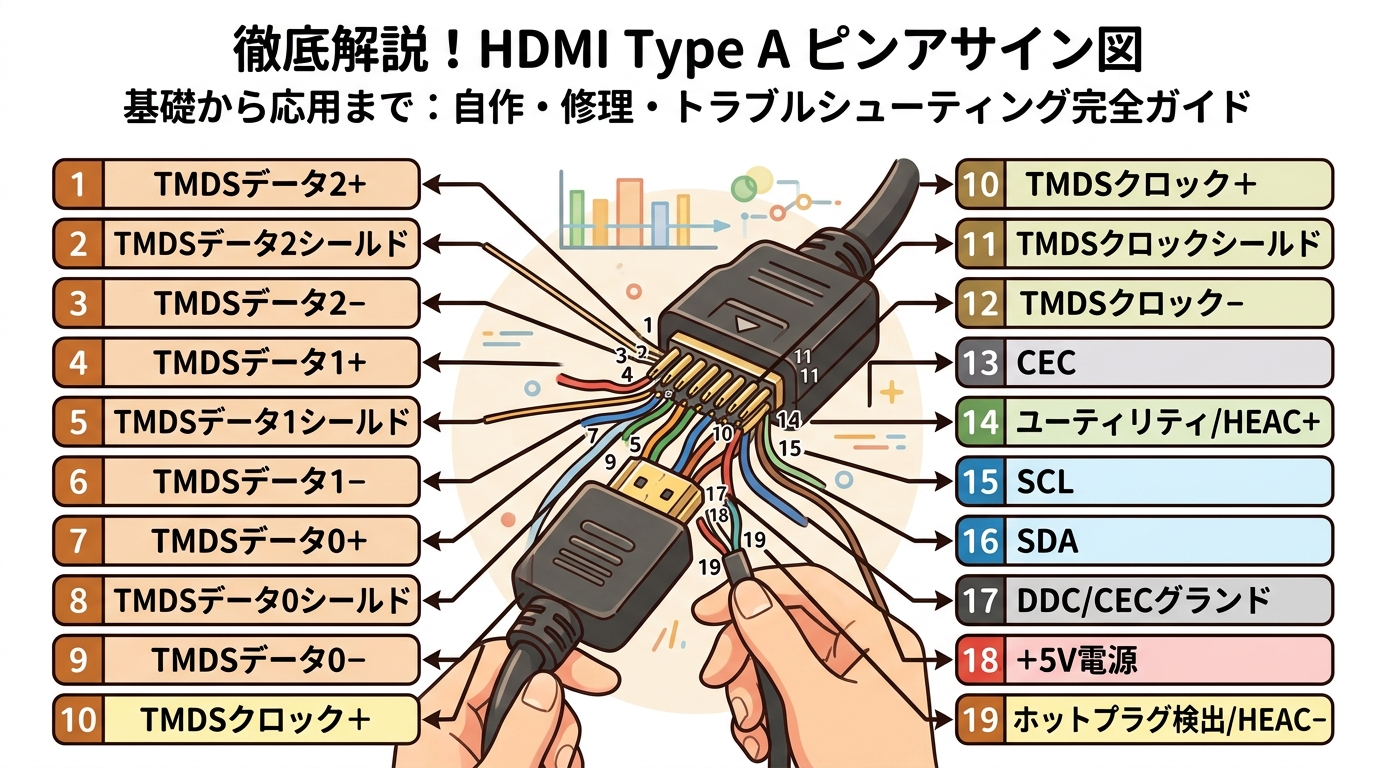

HDMI Type Aコネクタのピンアサイン図

19個のピンは、その役割から大きく分けて以下の4つのグループに分類されます。

  • TMDS系(1〜12番ピン): 映像・音声の実データを高速伝送するメインの信号線と、それをノイズから守るシールド線です。
  • 制御・通信系(13、15、16番ピン): 機器間の連動操作(CEC)や、ディスプレイ情報のやり取り(DDC)を行う低速データ通信線です。
  • 電源・検出系(17、18、19番ピン): 5V電源の供給やグラウンド、そして機器が接続されたことを検知するホットプラグ検出(HPD)を行います。
  • 拡張機能系(14番ピン): HDMIのバージョンアップに伴い、ネットワーク通信や音声の双方向伝送(ARC)などに利用されるユーティリティピンです。

したがって、HDMIケーブルの自作や修理を行う際には、この19ピンの配列図と、各ピンがどのグループに属しているかを正確に把握しておくことが作業の第一歩となります。

HDMIケーブルの内部構造と主要信号線(TMDS、DDCなど)

HDMIケーブルの内部は単なる線の束ではなく、複数のシールドされたツイストペア線と単線が複雑に配置された精巧な構造をしています。

この理由は、ギガビットクラスの高周波デジタル信号(TMDS)の減衰や外部ノイズの干渉を極限まで防ぎつつ、DDCやCECといった低速な制御信号を確実に同時伝送しなければならないためです。

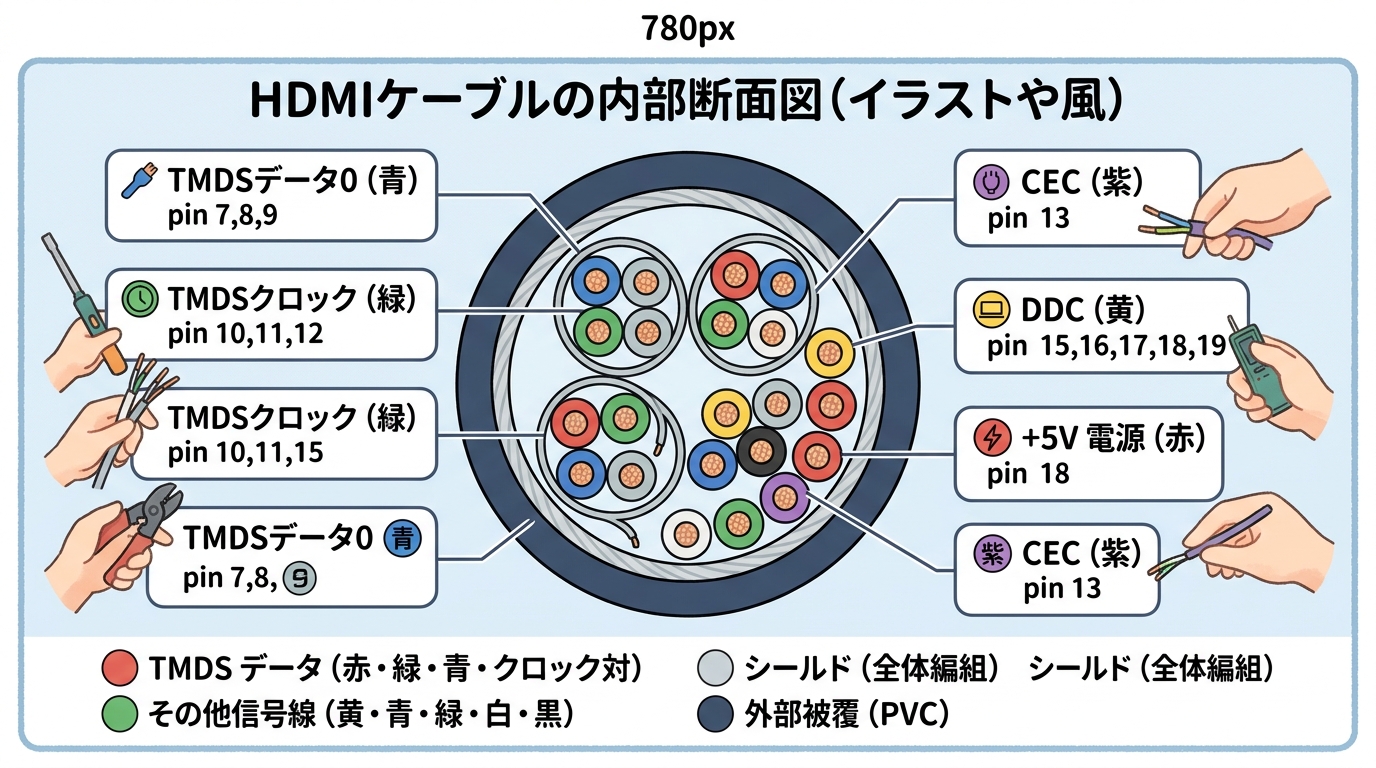

HDMIケーブルの内部断面図

一般的なHDMIケーブル内部の主要な配線構造は、以下のようになっています。

  • TMDS用シールド付きツイストペア線: ノイズを打ち消すために2本の線を撚り合わせ(ツイストペア)、さらにアルミ箔などで個別にシールドされています。これが4セット(データ0, 1, 2, クロック)入っています。
  • 制御用単線(DDC / CEC / HPD 等): 高速伝送を必要としない信号線は、シールドのない個別の被覆線として配置されています。
  • 全体シールドとドレインワイヤー: ケーブル全体を編組シールドやアルミ箔で覆い、外部からの電磁ノイズ(EMI)をシャットアウトします。

このような厳重なノイズ対策構造を理解することで、ケーブルを自作・修理する際の「シールド処理の復元」がいかに重要であるかが分かります。

HDMIバージョンによるピンアサインの基本的な違い

HDMIは通信規格のバージョンが上がっても、Type Aコネクタの19ピンという物理的なピンアサイン構造や、HDMIコネクタ自体の寸法は基本的には変わりません。

これは、過去の機器と新しい機器を接続できるようにするための「後方互換性」を維持する絶対条件だからです。

しかし、物理的な構造は同じでも、特定のピンに流す信号のプロトコルを拡張することで新機能を実現しています。

バージョンアップに伴うピンアサイン(内部機能)の主な変更点は以下の通りです。

  • HDMI 1.4での変更:
    従来予約(未定義)だった14番ピンが「Utility」として定義され、19番ピン(HPD)と組み合わせることで、イーサネット通信(HEC)やオーディオリターンチャンネル(ARC)の差動信号伝送が可能になりました。
  • HDMI 2.1での変更:
    ピンの物理的役割は変わりませんが、ARCがeARC(Enhanced ARC)へ拡張され、より大容量の音声データを14番・19番ピン間でやり取りできるようになりました。

物理的なピン位置は同じでも、伝送される信号の性質がバージョンによって多重化・拡張されている点に注意が必要です。

HDMI各ピンの詳細解説:信号の機能と電気的特性

ここからは、19本のピンに流れる信号について、電気的な特性や通信プロトコルの観点からより深く掘り下げていきます。

電子工作や詳細なトラブルシューティングには必須の知識です。

高速データ転送を担うTMDS(Transition Minimized Differential Signaling)チャネル

TMDSチャネル(ピン1〜12)は、非圧縮の映像・音声データを高速かつ低ノイズでディスプレイ側へ伝送する、HDMIの中核となる信号線です。

この高速伝送を実現できる理由は、TMDSが「差動信号方式」を採用しているためです。

プラスとマイナスの逆位相の信号をペアの線材で同時に送り、受信側でその差分をとることで、ケーブル内で発生した外部ノイズを相殺する仕組みになっています。

TMDSチャネルの電気的・論理的な特徴は以下の通りです。

  • 3つのデータチャネル(Data 0〜2): RGBの各色データや音声データをパケット化して並列伝送します。(各チャネルごとにプラス/マイナス/シールドの3ピンを使用)
  • 1つのクロックチャネル: データの送受信タイミングを同期させるための基準クロック信号を伝送します。
  • インピーダンス整合: 差動ペアの特性インピーダンスは100Ωに規定されており、基板設計やケーブル配線時にこの値を守らないと信号が反射し、映像が乱れます。

自作基板でHDMIの映像信号を取り扱う場合は、このTMDS信号線の等長配線(ペア線の長さをミリ単位で揃えること)とインピーダンス整合が最も高いハードルとなります。

ディスプレイ情報をやり取りするDDC(Display Data Channel)とEDIDの仕組み

DDCピン(15番SCL、16番SDA)は、ソース機器(PCやゲーム機)が、接続先のディスプレイの解像度や対応フォーマット情報(EDID)を読み取るための通信バスです。

出力側がモニターに最適な映像信号を自動設定するためには、映像の送信を開始する前に、モニターが「どのような信号を受け取れるか」を知る必要があるからです。

DDC通信における具体的なプロセスと特徴は以下の通りです。

  • I2Cプロトコルの利用: DDCは、電子工作でおなじみのI2C(Inter-Integrated Circuit)というシリアル通信規格をベースにしています。SCLがクロック、SDAがデータ線です。
  • EDID ROMの読み出し: ディスプレイ側にはEDIDデータが書き込まれたEEPROMが内蔵されており、PCはI2C通信を使ってこのデータを読み出します。
  • 5V駆動: 通信は5Vのロジックレベルで行われます。

「PCを繋いでも画面が映らない」「本来の解像度が選べない」といったトラブルの多くは、このDDCピンの接触不良や、EDIDの読み込みエラーが原因で発生します。

機器連携を実現するCEC(Consumer Electronics Control)ピンの機能と制御方法

CECピン(13番)は、テレビのリモコン一つで、接続されたレコーダーやAVアンプの電源を入れたり音量を調整したりするための連動制御信号線です。

これは、HDMIケーブルで接続されたすべての機器を1本の通信ラインで数珠つなぎ(バス接続)にし、共通のシリアル通信プロトコルでコマンドをやり取りしているためです。

CECピンを活用した電子工作や制御には、以下のようなアプローチがあります。

  • マイコンでの制御: Raspberry PiやArduinoなどを用いてCECピンの信号を読み書きすることで、自作のプログラムからテレビの電源を制御したり、テレビのリモコン信号を受け取ったりすることができます。
  • オープンコレクタ/オープンドレイン回路: CECラインはプルアップ抵抗(通常27kΩ程度)で3.3Vに吊り上げられており、各機器がラインをグラウンドに落とす(Lowにする)ことで信号を送信します。
  • 低速通信: ビットレートは約400bpsと非常に低速なため、波形の観測やマイコンでの処理は比較的容易です。

CECの通信仕様を理解しライブラリ(libcecなど)を活用すれば、自作のスマートホームシステムと市販のAV機器をシームレスに連動させることが可能になります。

接続検出に不可欠なHPD(Hot Plug Detect)ピンの役割

HPDピン(19番)は、機器同士がケーブルで物理的に接続され、ディスプレイ側の電源が入っていることをソース機器(PCなど)に知らせるためのピンです。

システムとしては、ケーブルが挿抜されたタイミングをこのピンの電圧変化で検知(ホットプラグ検出)し、それをトリガーとして前述のDDCによるEDID読み込み処理を開始する仕組みになっているためです。

HPDの電気的な検知メカニズムと応用は以下のようになっています。

  • 電圧の印加と検知:
    ディスプレイ側(シンク機器)は、HDMIケーブルを通じてソース側から供給された+5V電源を利用し、HPDピンに電圧(2.4V〜5.3V)を返します。ソース側はこの電圧を検知して接続を認識します。
  • 再認識のトリガー:
    ディスプレイ側が意図的にHPDピンの電圧を一定時間(100ms以上)Lowに落とすことで、PC側にEDIDの再読み込みを強制することができます。
  • ダミープラグでの応用:
    仮想デスクトップ環境を構築する際、このHPDピンを抵抗を介して+5Vピンに接続(High状態に偽装)し、EDID ROMをエミュレートする「ダミープラグ」がよく自作・販売されています。

PCがモニターを全く認識しない場合、テスターでこの19番ピンに電圧が来ているか(Highになっているか)を確認するのがトラブルシューティングの基本です。

安定動作を支える+5V電源供給ピンとGND(グラウンド)

18番ピン(+5V Power)と17番ピン(DDC/CEC GND)は、HDMIの制御回路、特にディスプレイ側のEDID ROMなどを動作させるための重要な電源ラインです。

ディスプレイのメイン電源がオフ(待機状態)であっても、ソース機器側がEDIDを読み取って接続機器を認識できるように、ソース機器側から電力を供給する仕様になっているからです。

電源ラインの仕様と取り扱いに関する注意点は以下の通りです。

  • 供給能力の規格: ソース機器は18番ピンから+5Vを出力し、最低でも55mAの電流を供給する能力が規格で求められています。(最大は通常500mA程度に制限されています)
  • ショートの危険性: ケーブルの自作や修理中、誤って18番ピン(+5V)と隣の17番ピンや19番ピン、またはシールド(GND)をショートさせると、ソース機器(PCのマザーボードやグラフィックボード等)のヒューズが飛んだり、最悪の場合は故障の原因になります。
  • GNDの分離: TMDS用のシールドGNDとは別に、DDCやCECといった制御系の基準電位として17番ピン(DDC/CEC GND)が用意されています。

電子工作でHDMIから電源を取り出すことも原理的には可能ですが、供給電流量が少ないため、外部デバイスの駆動には向いていない点に留意が必要です。

その他のピン(HEAC/Ethernetなど)とHDMIバージョンアップによる変化

14番ピン(Utility)は、元々は予約ピンでしたが、HDMI 1.4以降でEthernet通信(HEC)やオーディオリターンチャンネル(ARC)を実現するために役割が拡張されました。

これは、テレビの裏側で複雑化するケーブル(LANケーブルや光デジタル音声ケーブル)をHDMI1本にまとめたいという強い市場ニーズに応えるため、余っていた14番ピンと19番ピン(HPD)を組み合わせて新たな通信経路を作ったからです。

14番ピンと19番ピンを活用したHEAC(HDMI Ethernet and Audio Return Channel)の仕組みは以下の通りです。

  • 差動通信の追加:
    14番ピン(Utility)と19番ピン(HPD)をペアにして、同相信号成分で従来のHPDの役割(直流電圧の検知)を果たしつつ、差動信号成分でイーサネットデータ(HEC)や音声データ(ARC/eARC)を重畳させて通信します。
  • HEC対応ケーブル:
    この機能を利用するには、内部で14番ピンが結線され、かつ14番と19番がツイストペアとしてシールド処理された「HEC対応(with Ethernet)」のHDMIケーブルが必要です。

「サウンドバーのARC機能が使えない」といった場合、使用しているHDMIケーブルが古く、14番ピンが結線されていない(非対応ケーブルである)ことが原因であるケースが多々あります。

HDMIピンアサインを活用する実践:自作・修理・トラブルシューティング

ピンアサインと各信号の特性を理解したところで、次はその知識を具体的な行動に移すための実践的なノウハウを解説します。

HDMIケーブルの自作・修理におけるピンアサインの活用と注意点

HDMIケーブルが断線した際のコネクタ交換修理や、壁内配線のために任意の長さでケーブルを自作する場合、ピンアサインの確実な把握と高度なはんだ付け技術が不可欠になります。

なぜなら、限られた寸法のHDMIコネクタ内部で、19本もの微細な線を狭いピッチでショートさせずに結線しなければならない上、高周波のTMDSラインの配線長が少しでも狂ったり、シールド処理が規格要件を満たさなかったりすると、ノイズで映像が全く映らなくなるからです。

HDMIケーブルのはんだ付け・修理の様子

自作・修理を成功させるための具体的な注意点は以下の通りです。

  • テスターでの事前確認: 切断する前に、両端のコネクタ間でどの色の線が何番ピンに繋がっているかをテスターで確実に導通チェックし、メモ(配線図)を作成します。(線材の色分けはメーカーによって異なります)
  • ペア線の等長配線: TMDSのツイストペア線(例:1番と3番)は、はんだ付け部分の剥き出しになる長さを極力短くし、かつ2本の長さを厳密に揃えます。
  • シールド処理の復元: ペア線ごとのアルミシールドと、ケーブル全体のシールド(ドレインワイヤーの結線)を必ず元通りに復元します。ここを怠ると確実にノイズが乗ります。

難易度は高いですが、ピンアサイン図を手元に置き、どの線が何の役割か(絶対にショートさせてはいけない電源ラインはどれか等)を論理的に理解しながら作業を進めることが成功の鍵です。

特定のHDMIピンを制御する改造や電子工作プロジェクトへの応用

HDMIのピンアサイン構造を理解すれば、ケーブルを加工して特定のピンの信号だけを抽出したり、遮断したりといった応用的な電子工作(ハック)が可能になります。

HDMIは映像、制御(EDID/CEC)、電源が物理的に独立したピンに割り当てられているため、ソフトウェア側の制御に頼らず、ハードウェア的に個別のアプローチを行うことが容易だからです。

ピンアサイン知識を活かした具体的な改造アイデアには以下のようなものがあります。

  • CEC無効化アダプタの自作: 「PCのモニターが勝手にスリープ復帰してしまう」といった連動トラブルを防ぐため、HDMI延長コネクタの内部で13番ピン(CEC)だけを物理的に切断(またはマスキングテープで絶縁)したアダプタを作ります。
  • EDIDエミュレータ(ダミープラグ)の製作: HDMIのオスコネクタにEEPROM(24C02など)をはんだ付けし、15, 16, 17, 18番ピンを配線。さらに18番から抵抗を介して19番ピンをHighにすることで、PCにモニターが繋がっていると錯覚させるデバイスを自作できます。
  • I2S音声信号の抽出: 高度な基板設計が必要ですが、HDMIレシーバーICを用いてTMDS信号から音声データ(I2S信号)のみを抽出し、高音質な自作DAC(D/Aコンバーター)へ入力するといったオーディオ工作も可能です。

既存のブラックボックス化された機器間通信に介入し、自分だけのカスタムハードウェア環境を生み出せるのが、ピンアサインを学ぶ大きな醍醐味です。

HDMI接続トラブルをピンアサイン情報から診断する具体的な方法

「映像が出ない」「時々ブラックアウトする」「ブロックノイズが走る」といったHDMIの接続トラブルは、各ピンの役割に基づき、テスターを用いて障害箇所を切り分けることができます。

症状を見ることで、19本のピンのうち、どのグループの通信が滞っているかを論理的に推測できるからです。

症状別の具体的なピン診断(推測)方法は以下の通りです。

  • 全く映像が出ない・機器が認識されない: 19番ピン(HPD)の導通不良、または18番ピン(+5V電源)の断線により、EDIDが読み込めていない可能性が高いです。
  • 映像は出るが解像度がおかしい: 15番・16番ピン(DDC)の通信エラーにより、ディスプレイの正しいプロファイル(EDID)が取得できていません。
  • 画面にノイズ(赤い点やブロック状の乱れ)が乗る: 1〜12番ピン(TMDSチャネル)のいずれかの断線、はんだ割れ、またはシールド線の不良により、高速データ通信にエラーが発生しています。
  • テレビのリモコンで連動操作ができない: 13番ピン(CEC)の断線が疑われます。

ただ「映らないからケーブルを買い替える」のではなく、ピンレベルで障害箇所を特定できれば、基板側のコネクタ破損なのか、ケーブルの断線なのかを的確に判断できるようになります。

より深く学ぶためのHDMI公式ドキュメント・規格資料へのアクセス

HDMIピンアサインや電気的特性、HDMIコネクタの正確な寸法図、通信プロトコルのより厳密な仕様(ミリボルト単位の許容誤差やナノ秒単位のタイミング等)を知るには、HDMI Forumが発行する公式規格書を参照するのが最も確実なアプローチです。

本記事で紹介した内容は電子工作や修理において十分実践的ですが、商用製品の開発や、より高度な信号解析を行うためには、一次情報である公式の仕様定義に当たる必要があるからです。

公式ドキュメント等の専門的な情報へアクセスするためのステップは以下の通りです。

  • HDMI Adopterへの登録(企業向け): 公式の最新規格書(HDMI 2.1等)を完全な形で入手するには、HDMI Licensing Administrator, Inc. と契約を結び、Adopter(採用企業)になる必要があります(高額な費用がかかります)。
  • 旧バージョンの仕様書の参照: HDMI 1.3や1.4といった古いバージョンの仕様書(PDF)は、インターネット上のアーカイブやオープンソースプロジェクトのドキュメント等で、研究目的として参照できる場合があります。
  • テスト機器メーカーの資料: テクトロニクスやキーサイト・テクノロジーといったオシロスコープ・テスト機器メーカーが公開している「HDMIコンプライアンステストのホワイトペーパー」は、電気的特性や波形評価の基準を知る上で非常に良質な無料の学習資料になります。

個人レベルで最新規格書に直接アクセスするのはハードルが高いですが、関連する技術資料やオープンソースのハードウェア設計図を読み解くことで、規格に準拠した深い知識を獲得することができます。

まとめ:HDMIピンアサインを理解し、高度な活用を目指そう

本記事では、HDMIピンアサインについて、基本的なコネクタ構造から各信号線の電気的特性、そして実践的な活用方法までを徹底的に解説しました。

19本のピンには、高速データ転送を担うTMDS、機器情報をやり取りするDDC(EDID)、機器連動を行うCEC、接続を検知するHPDなど、それぞれに不可欠な役割が割り当てられています。

これらの仕様と役割を個別に理解することで、HDMIは単なる「映像ケーブル」から、「制御可能なインターフェース」へと見え方が変わるはずです。

得られた知識は、ケーブルの修理や自作はもちろん、マイコンを使ったCEC制御システム、EDIDエミュレータの製作といった高度な電子工作プロジェクト、そして論理的なトラブルシューティングに直結します。

ぜひ、本記事の情報を手元に置き、あなたの技術探求やハードウェア製作に役立ててください。

“`
